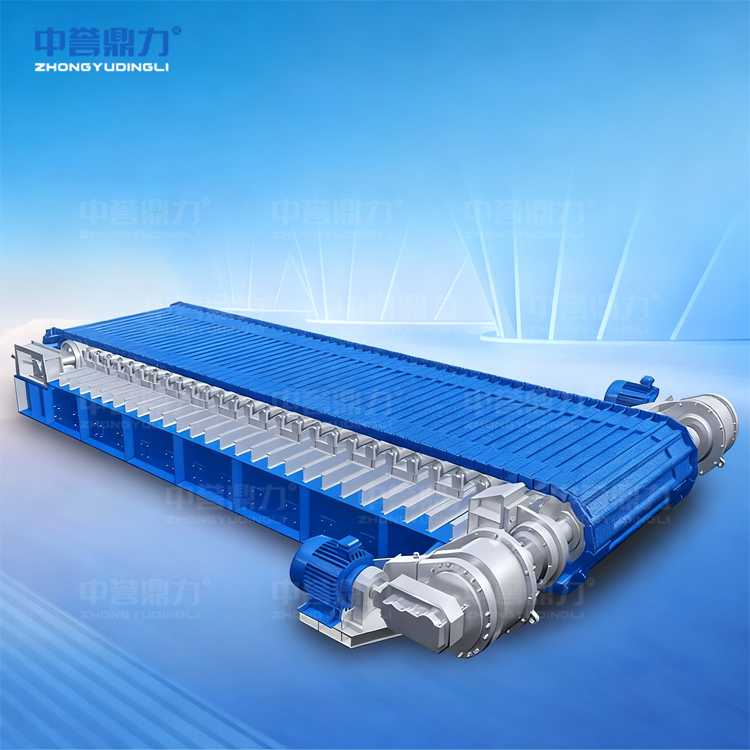

Máy cấp liệu dạng tấm dành cho vật liệu mài mòn nặng tới máy nghiền hàm và con quay có liên kết tần số thay đổi chống tắc nghẽn

Máy cấp tấm hạng nặng với bộ đệm căng và vận hành và bảo trì thay thế bộ phận hao mòn không cần chìa khóa

Tổng quan về thiết bị

Kích thước nguồn cấp dữ liệu Lên tới 1000 mm, Không bị biến dạng do tác động của khối đơn. Thiết bị chấp nhận kích thước cấp liệu lên tới 1000 mm, trực tiếp nhận khối lượng quặng lớn từ các thùng chứa. Các khối đơn nặng vài tấn đặt trên các tấm tạp dề, được tạo thành từ thép hợp kim cường độ cao và được dẫn động bởi hệ thống truyền động xích hộp. Cấu trúc duy trì sự ổn định mà không bị biến dạng hoặc tải không đồng đều, thích hợp để xử lý lâu dài các vật liệu có độ mài mòn cao bao gồm đá granit, đá bazan và đá vôi.

Truyền xích hộp Lực kéo cao cường độ cao. Hệ thống truyền xích hộp sử dụng các tấm tạp dề bằng thép hợp kim cường độ cao được định hình tích hợp và các đĩa xích cong đường kính nhỏ, mang lại cường độ truyền cao, lực kéo mạnh và không bị trượt răng. Hệ thống truyền động xử lý cấp liệu liên tục với tải nặng, duy trì sự ổn định trong thời gian dài phía trước máy nghiền sơ cấp lộ thiên và điều kiện tải trọng cổng cao.

Bộ đệm căng làm giảm độ rung khi va chạm. Thiết bị căng kết hợp một phần đệm giúp hấp thụ rung động tác động một cách hiệu quả từ những giọt vật liệu lớn nhiều tấn và trong quá trình vận hành. Máy chạy trơn tru với tuổi thọ của tấm chắn và bánh xích được kéo dài, đảm bảo kiểm soát được chi phí vận hành lâu dài.

Kiểm soát tốc độ tần số thay đổi Điều chỉnh liền mạch theo điều kiện. Bộ truyền động động cơ tần số thay đổi cung cấp tốc độ cấp liệu có thể điều chỉnh vô hạn, điều chỉnh động tốc độ cấp liệu theo tải trọng thực tế của máy nghiền hàm xuôi dòng, máy nghiền hồi chuyển hoặc máy nghiền va đập dạng búa. Tối đa hóa hiệu quả của thiết bị hạ nguồn, ngăn ngừa tắc nghẽn và quá tải, duy trì tính sẵn sàng cao.

Khả năng thích ứng môi trường mạnh mẽ. Hoạt động của thiết bị bị ảnh hưởng tối thiểu bởi nhiệt độ, độ ẩm, độ nhớt và bụi của vật liệu. Hoạt động ổn định ở các mỏ lộ thiên, nhà xưởng dưới lòng đất và các công trường xây dựng ngoài trời. Có thể lắp đặt các nắp kín tùy chọn để giảm lượng bụi phát thải, đáp ứng các tiêu chuẩn môi trường toàn cầu.

Bảo trì tiết kiệm thời gian thay thế thành phần khóa độc lập. Các bộ phận chính bao gồm tấm tạp dề, đĩa xích và bánh đà có thể được tháo và thay thế riêng lẻ. Bộ giảm tốc treo nổi tạo điều kiện cho việc kiểm tra và bảo trì hàng ngày. Việc kiểm tra định kỳ và thay thế phụ tùng có thể được thực hiện mà không cần tháo rời, giúp giảm đáng kể thời gian dừng bảo trì.

Hơn 20 năm kinh nghiệm sản xuất. Được hỗ trợ bởi hơn 20 năm kinh nghiệm trong sản xuất máy nghiền và thiết bị cấp liệu, cấu trúc máy và quy trình sản xuất đã hoàn thiện và ổn định. Được hỗ trợ bởi nguồn cung cấp phụ tùng khai thác nguyên bản và dịch vụ ủy thác O&M, hiệu suất lâu dài được đảm bảo.

Kịch bản ứng dụng

Cấp liệu tải nặng tại đầu cuối của máy nghiền sơ cấp mỏ lộ thiên: Quặng mỏ lớn đã nổ được cấp từ đáy đường vận chuyển của thùng mỏ thông qua máy cấp tạp dề đến máy nghiền hàm hoặc máy nghiền hồi chuyển, chịu được trực tiếp áp suất thùng và va đập nhiều tấn.

Vận chuyển Vật liệu Lớn tại Cảng và Nhà ga: Vận chuyển khoảng cách ngắn các vật liệu lớn bao gồm quặng, than và nguyên liệu thô luyện kim tại cảng hoặc cấp liệu từ đầu đến dây chuyền nghiền.

Cấp nguyên liệu thô khối trong các lò nung vật liệu xây dựng, xi măng và vôi: Cấp liệu ổn định cho nguyên liệu thô khối lớn ở nhiệt độ cao trong các nhà máy xi măng và lò nung vôi.

Nguyên liệu thô có độ mài mòn cao trong thép và luyện kim: Cấp liệu trước và vận chuyển khoảng cách ngắn các loại quặng có độ mài mòn cao bao gồm quặng sắt, quặng mangan và quặng đồng.

Tiếp nhận Vật liệu Lớn trong Dây chuyền Cát và Cốt liệu: Hệ thống cấp liệu và vận chuyển hoàn chỉnh với máy cấp liệu rung và băng tải, tiếp nhận vật liệu lớn trước khi nghiền sơ bộ.

Luồng quy trình

Đối với các ứng dụng cấp liệu chịu va đập tải trọng nặng nhiều tấn cực lớn, quy trình cấp liệu tùy chỉnh với bộ cấp liệu tạp dề hạng nặng làm lõi được cung cấp.

Tiếp nhận trực tiếp vật liệu đã nổ lớn: Quặng mỏ lớn đã nổ (kích thước cấp liệu lên tới 1000 mm, từng khối nặng vài tấn) rơi trực tiếp từ cửa xả đáy thùng xuống bề mặt mang tấm tạp dề của máy cấp liệu hạng nặng. Bộ truyền động xích hộp dẫn động các tấm tạp dề theo chuyển động tuyến tính, với các tấm mang vận chuyển vật liệu về phía trước một cách liên tục và đồng đều.

Bộ đệm căng hấp thụ tác động: Khi vật liệu tăng tốc trên các tấm tạp dề, phần đệm của thiết bị căng sẽ hấp thụ năng lượng va chạm, giúp vận hành trơn tru với tải trọng cân bằng, duy trì tính toàn vẹn của cấu trúc trong quá trình vận hành lâu dài.

Liên kết tần số thay đổi với máy nghiền: Động cơ tần số thay đổi tự động điều chỉnh tốc độ cấp liệu theo tải trọng thực tế của máy nghiền hàm hạ lưu hoặc máy nghiền hồi chuyển, giảm tốc độ khi buồng nghiền đầy và tăng tốc khi tải thấp, tối đa hóa hiệu suất thiết bị hạ lưu.

Kết nối đầu xả linh hoạt: Đầu xả cấp trực tiếp cho máy nghiền sơ cấp hoặc kết nối với băng tải chuyển theo yêu cầu của quy trình. Đối với các ứng dụng cổng và thiết bị đầu cuối, nhiều thiết bị có thể được cấu hình song song để mở rộng công suất.

Khuyến nghị tùy chỉnh: Thông số kỹ thuật của tấm tạp dề và thông số đệm căng được tính toán theo kích thước cấp liệu tối đa và trọng lượng khối đơn. Các chương trình điều khiển tần số thay đổi được cấu hình theo công suất định mức của thiết bị chính. Xếp hạng chống nước và chống bụi được cấu hình theo điều kiện địa điểm (hố lộ thiên, ngầm, cảng). Các tấm tạp dề bằng thép hợp kim dày và đĩa xích có bề mặt răng cứng được chọn cho các vật liệu có độ mài mòn cao. Có thể lắp đặt các nắp kín tùy chọn để giảm lượng bụi phát thải. Thiết kế hệ thống hoàn chỉnh với thùng thép và băng tải.

Phạm vi dịch vụ

Thiết kế sơ đồ: Phân tích miễn phí kích thước vật liệu, trọng lượng riêng và độ mài mòn. Độ nghiêng của máy cấp liệu được tùy chỉnh, thông số kỹ thuật của tấm tạp dề và các giải pháp liên kết tần số thay đổi theo chiều cao thùng, yêu cầu về công suất và cấu hình máy nghiền. Lựa chọn mô hình, bản vẽ bố trí và tính toán tiết kiệm đầu tư được cung cấp.
Chế tạo thiết bị: Cụm tấm tạp dề, cụm trục chính và đĩa xích cong được sản xuất chính xác theo hệ thống chất lượng ISO. Lắp ráp trước cụm truyền động xích hộp và chạy thử không tải. Thiết bị đệm căng đã được xác minh trước khi giao hàng. Bộ giảm tốc treo lơ lửng và động cơ biến tần được vận hành cùng nhau. Hỗ trợ kiểm tra nhà máy và kiểm tra video.
Lắp đặt và vận hành: Các kỹ sư chuyên nghiệp cung cấp hướng dẫn lắp đặt tại chỗ, điều chỉnh độ căng của tấm tạp dề và vận hành chương trình liên kết tần số thay đổi. Hoạt động thử nghiệm với vật liệu xác minh tính đồng nhất của việc cấp liệu và hiệu ứng đệm tác động. Đào tạo nhân viên vận hành và bảo trì tại địa phương được cung cấp cho đến khi đạt được mục tiêu sản xuất.
Ủy thác Vận hành và Bảo trì: Cung cấp dài hạn các phụ tùng khai thác nguyên bản bao gồm tấm tạp dề, đĩa xích cong, bánh xích, con lăn hỗ trợ và thiết bị căng. Cung cấp dịch vụ kiểm tra hàng năm, giám sát độ hao mòn và chẩn đoán từ xa. Có thể sắp xếp ủy thác vận hành và bảo trì toàn bộ hệ thống cấp liệu và vận chuyển để đảm bảo sản xuất ổn định lâu dài.

Trường hợp dự án và dữ liệu

Dự án cấp liệu đầu cuối cho máy nghiền sơ cấp cơ sở hạ tầng cảng quặng sắt Liberia: Khách hàng đã cấu hình máy cấp tạp dề hạng nặng tại cảng cho một dây chuyền nghiền quặng sắt lớn, nhận quặng sắt lớn đã nổ với kích thước cấp liệu lên tới 1000 mm, với các khối đơn vượt quá 5 tấn rơi trực tiếp lên các tấm tạp dề, với công suất khoảng 2500 tấn mỗi giờ. Phản hồi của khách hàng: bộ truyền xích hộp mang lại độ bền cao và lực kéo cao mà không bị biến dạng hoặc tải không đều. Các tấm tạp dề chịu được tác động của vật liệu nhiều tấn mà không bị biến dạng. Bộ đệm căng giảm rung động do va chạm một cách hiệu quả, giúp toàn bộ máy hoạt động liên tục và êm ái.

Dự án mỏ cơ sở hạ tầng lớn đá vôi ở Nigeria: Khách hàng đã cấu hình chiếc máy này ở đầu dây chuyền nghiền mỏ đá vôi lớn để tiếp nhận vật liệu nổ cỡ lớn, với kích thước cấp liệu lên tới 1000 mm, công suất khoảng 1200 tấn mỗi giờ. Phản hồi của khách hàng: sức mạnh tổng thể của bộ truyền xích hộp đáp ứng yêu cầu về tác động của vật liệu nhiều tấn. Liên kết tần số thay đổi với máy nghiền hàm đã ngăn ngừa tắc nghẽn và quá tải một cách chính xác. Việc bảo trì tấm tạp dề và bánh xích ở mức thấp, chi phí phụ tùng thay thế và thời gian ngừng hoạt động đều giảm so với giải pháp ban đầu.

Dự án tổng hợp cơ sở hạ tầng mỏ đá Eswatini: Khách hàng đã cấu hình chiếc máy này tại dây chuyền sản xuất cốt liệu mỏ đá vôi để tiếp nhận vật liệu nổ cỡ lớn, với công suất khoảng 800 tấn mỗi giờ. Phản hồi của khách hàng: thiết bị hoạt động ổn định trong điều kiện có nhiều bụi và nhiệt độ biến đổi cao. Việc thay thế thành phần chính không yêu cầu tháo gỡ lớn. Hơn 20 năm kinh nghiệm của nhà sản xuất và việc cung cấp phụ tùng thay thế kịp thời ở nước ngoài đã mang lại niềm tin cho hoạt động lâu dài.

Lưu ý: Dữ liệu trường hợp dự án trên là giá trị tham chiếu điển hình của ngành. Nên xác minh và thay thế bằng dữ liệu dự án thực tế.

Câu hỏi thường gặp

Câu hỏi 1: Máy cấp liệu tạp dề hạng nặng xử lý vật liệu cực lớn bằng các khối đơn nặng vài tấn như thế nào?

Thiết bị chấp nhận kích thước thức ăn lên tới 1000 mm. Hệ thống truyền động xích hộp sử dụng các tấm tạp dề bằng thép hợp kim cường độ cao được định hình tích hợp và các đĩa xích cong đường kính nhỏ, mang lại khả năng chịu tải tổng thể mạnh mẽ, lực kéo cao, không bị biến dạng và không tải không đều. Vật liệu nổ nhiều tấn rơi trực tiếp xuống các tấm tạp dề và được hệ thống truyền động chuyển tải ổn định. Bộ đệm thiết bị căng đồng thời giảm rung động do va chạm, đảm bảo tuổi thọ máy có thể kiểm soát được trong quá trình vận hành lâu dài. Thích hợp cho các vật liệu có độ mài mòn cao bao gồm đá granit, đá bazan và đá vôi.

Câu hỏi 2: Điều khiển tốc độ tần số thay đổi liên kết với máy nghiền như thế nào để ngăn ngừa tắc nghẽn và quá tải?

Máy này sử dụng bộ truyền động động cơ có tần số thay đổi, với tốc độ cấp liệu liên quan đến tải thực tế của máy nghiền hàm hạ lưu, máy nghiền hồi chuyển hoặc máy nghiền tác động dạng búa có phản hồi tự động. Khi buồng nghiền đầy, bộ cấp liệu sẽ tự động chạy chậm lại. Khi tải thấp, nó sẽ tăng tốc. Khởi động toàn tải đáng tin cậy giúp tối đa hóa hiệu suất của thiết bị chính, ngăn ngừa tắc nghẽn và quá tải một cách hiệu quả, cải thiện đáng kể tính sẵn có của toàn bộ đường dây. Điều này đặc biệt quan trọng đối với các mỏ lộ thiên và các cảng có nguồn cấp biến động lớn.

Câu hỏi 3: Việc bảo trì thiết bị có thuận tiện không và chi phí vận hành dài hạn là bao nhiêu?

Các bộ phận chính bao gồm tấm tạp dề, đĩa xích, bộ dẫn động và thiết bị căng đều có thể được tháo và thay thế riêng lẻ. Bộ giảm tốc treo nổi tạo điều kiện cho việc kiểm tra và bảo trì hàng ngày. Việc kiểm tra định kỳ và thay thế phụ tùng có thể được thực hiện mà không cần tháo gỡ lớn. Có thể lắp đặt các nắp kín tùy chọn để giảm lượng bụi phát thải. Được hỗ trợ bởi hơn 20 năm kinh nghiệm sản xuất và cung cấp phụ tùng khai thác nguyên bản, chi phí phụ tùng thay thế có thể được kiểm soát với thời gian ngừng hoạt động ở mức tối thiểu. Kết hợp với dịch vụ ủy thác O&M, chi phí vận hành lâu dài thấp.

Nhận giải pháp của bạn

Máy cấp liệu dạng tạp dề hạng nặng, với kích thước cấp liệu lên tới 1000 mm dành cho vật liệu cực lớn và các khối đơn nặng vài tấn mà không bị biến dạng khi va chạm, bộ truyền xích hộp có độ bền cao và lực kéo cao, đệm căng giảm rung do va chạm, điều khiển tốc độ tần số thay đổi được liên kết với máy nghiền để ngăn ngừa tắc nghẽn và quá tải, nắp kín tùy chọn để giảm bụi, thay thế bộ phận chính độc lập để bảo trì tiết kiệm thời gian, được hỗ trợ bởi hơn 20 năm kinh nghiệm sản xuất, cung cấp giải pháp cấp liệu ổn định tải nặng cho mặt trước, cổng và nhà ga của máy nghiền sơ cấp hố lộ thiên, tòa nhà vật liệu và xi măng, cát và dây chuyền cốt liệu. Chúng tôi cung cấp các dịch vụ một cửa về thiết kế sơ đồ, sản xuất thiết bị, lắp đặt và vận hành cũng như ủy thác vận hành và bảo trì với việc cung cấp phụ tùng khai thác gốc. Chào mừng bạn cung cấp các đặc tính vật liệu, điều kiện địa điểm và yêu cầu năng lực để được tư vấn.
