Trạm màn hình trình thu thập thông tin di động để phân loại vật liệu tại chỗ linh hoạt với sàng lọc nhiều lớp

Tổng quan về thiết bị

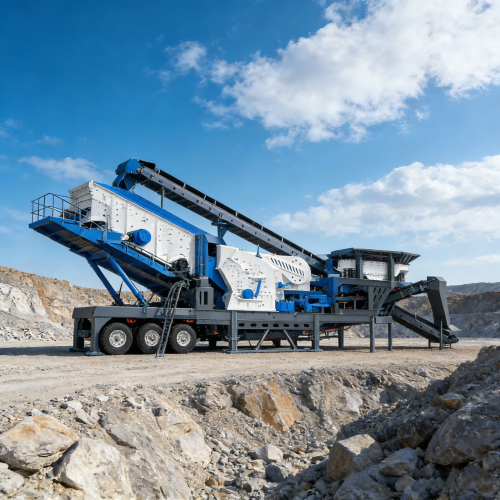

Trạm màn hình di động với công nghệ trình thu thập thông tin tiên tiến là giải pháp sàng lọc di động thế hệ tiếp theo được thiết kế cho hoạt động khai thác, khai thác đá và sản xuất tổng hợp hiện đại. Tích hợp hệ thống truyền động bánh xích thủy lực hoàn toàn với màn hình rung nhiều lớp hiệu suất cao, trạm này mang lại khả năng thích ứng địa hình chưa từng có, triển khai tại chỗ nhanh chóng và phân loại vật liệu có độ chính xác cao. Nó liên kết liền mạch với các máy nghiền di động, máy nghiền đá và máy sản xuất cát để tạo thành một dây chuyền nghiền và sàng lọc khép kín hoàn chỉnh. Được thiết kế để giải quyết các điểm yếu của ngành như khả năng thích ứng với địa hình kém, hiệu quả sàng lọc thấp, chi phí vận chuyển cao và khó chuyển đổi thiết bị sàng lọc cố định, nó được xây dựng dựa trên hơn 30 năm chuyên môn sản xuất của Zhongyu Dingli và công nghệ sàng lọc của Châu Âu và Mỹ.

Ưu điểm cốt lõi

Hệ dẫn động bánh xích thủy lực tiên tiến, tính linh hoạt trên địa hình chưa từng có

Trạm có hệ thống truyền động bánh xích thủy lực hoàn toàn độc quyền với đường ray tải nặng 400mm và thiết kế áp suất mặt đất thấp (dưới 0,18MPa), cho phép xoay 360 độ linh hoạt và di chuyển êm ái qua núi, vùng đất ngập nước và các công trường xây dựng không bằng phẳng. Điều khiển từ xa không dây cho phép một người vận hành hoàn tất quá trình chuyển đổi và triển khai trong vòng 30 phút, trong khi cấu trúc gấp thủy lực cho phép chuyển đổi nhanh chóng giữa chế độ vận chuyển và chế độ làm việc. Tính di động này giúp loại bỏ chi phí vận chuyển vật liệu ở khoảng cách xa và tích hợp liền mạch với các máy nghiền di động và máy nghiền đá để thực sự vận hành chung tại chỗ.

Sàng lọc nhiều lớp hiệu quả cao, độ chính xác chấm điểm 95%

Được trang bị màn hình rung có thể tùy chỉnh từ 2 đến 4 lớp có bộ kích thích khối lệch tâm và tần số rung có thể điều chỉnh từ 15 đến 30Hz, trạm đạt hiệu suất sàng lọc từ 95% trở lên trên các vật liệu đa dạng bao gồm đá granite, đá vôi và rác thải xây dựng. Hệ thống cấp liệu, sàng lọc, vận chuyển và trả lại tích hợp chuyển các vật liệu có kích thước lớn trở lại máy nghiền đá hoặc máy nghiền di động để nghiền thứ cấp, trong khi các phần cát đạt tiêu chuẩn được chuyển đến máy sản xuất cát hoặc kho dự trữ, nâng cao hiệu suất tổng thể của dây chuyền nghiền và sàng lọc lên 30%.

Cấu hình nguồn ba, thích ứng với mọi điều kiện làm việc

Có sẵn ở ba chế độ năng lượng — nguồn điện bên ngoài theo tiêu chuẩn, hybrid dầu-điện và động cơ diesel CUMMINS với công suất đi bộ 94KW — trạm giải quyết thách thức về nguồn điện ở các khu vực khai thác xa xôi. Biến thể động cơ diesel giúp tiết kiệm nhiên liệu từ 8 đến 12% so với các mẫu xe thông thường. Thiết kế mô-đun tích hợp không cần nền tảng, cho phép triển khai trên đất liền và sản xuất. Băng tải có thể gập lại giữ chiều rộng vận chuyển trong khoảng 3,75m và trọng lượng tổng thể từ 28 đến 41 tấn, hoàn toàn phù hợp với yêu cầu di chuyển của các dự án thiết bị nghiền tạm thời và đội máy nghiền di động.

Cấu trúc bền bỉ và điều khiển PLC thông minh cho chi phí trọn đời thấp

Hộp sàng được chế tạo từ thép chịu mài mòn cường độ cao với các gân gia cố và lưới sàng sử dụng vật liệu polyurethane cho tuổi thọ gấp đôi. Bộ kích thích kín và vỏ chống bụi cách ly bụi, nước và tạp chất để chống ăn mòn và giảm thiểu sự cố bảo trì. Hệ thống điều khiển thông minh màn hình cảm ứng PLC plus hỗ trợ khởi động/dừng một chạm, giám sát tần số rung theo thời gian thực và tự chẩn đoán lỗi. Hệ thống phun bụi ngăn chặn tùy chọn đạt được hiệu suất kiểm soát bụi cao hơn 95%, tuân thủ các tiêu chuẩn môi trường toàn cầu, trong khi các bộ phận bị mài mòn tối thiểu giúp giảm chi phí vận hành lâu dài.

Quy trình kỹ thuật

Nạp nguyên liệu qua phễu hoặc máy xúc → máy cấp liệu rung có sàng lọc trước → màn hình rung nhiều lớp phân loại thành 2 đến 4 thông số kỹ thuật hoàn thiện → các phân đoạn đủ tiêu chuẩn được chuyển đến máy tạo cát hoặc khu vực dự trữ → các phân đoạn quá khổ được trả lại qua băng tải đến máy nghiền đá hoặc máy nghiền di động để nghiền lại vòng kín → điều khiển PLC hoàn toàn tự động trong suốt chu trình.

Dịch vụ sàng lọc chìa khóa trao tay EPCO

Zhongyu Dingli cung cấp gói dịch vụ EPCO đầy đủ bao gồm thiết kế quy trình và bố trí dây chuyền sàng lọc, sản xuất thiết bị và lắp ráp trước nhà máy, lắp đặt và vận hành tại chỗ với tích hợp máy nghiền di động cũng như hỗ trợ vận hành và bảo trì lâu dài. Với hơn 2.000 dây chuyền sản xuất được triển khai trên toàn cầu, thời gian hoàn thành dự án trung bình là 58 ngày và hỗ trợ kỹ thuật từ xa 24/7, mỗi trạm màn hình di động đều được bảo hành toàn bộ máy trong 18 tháng và cung cấp phụ tùng toàn cầu trên khắp Châu Á, Châu Phi, Châu Âu và Châu Mỹ.

Các trường hợp dự án ở nước ngoài

Dây chuyền sàng lọc mỏ đá vôi Indonesia: Một trạm sàng lọc di động 250TPH đã được triển khai tại một mỏ đá vôi ở Đông Java, kết hợp với máy nghiền hàm di động và máy nghiền hình nón. Màn hình nhiều lớp được phân loại cốt liệu thành các thông số kỹ thuật 0-5mm, 5-20mm và 20-40mm để sản xuất nền đường và bê tông. Việc triển khai di động trên ba băng ghế khai thác đá đã tiết kiệm đáng kể chi phí vận chuyển vật liệu.

Dự án Tái chế Chất thải Xây dựng Philippines: Trạm sàng lọc di động 200TPH được tích hợp với máy nghiền tác động di động tại trung tâm tái chế chất thải xây dựng Metro Cebu đã xử lý chất thải phá dỡ hỗn hợp, tách cốt thép và tạp chất gỗ trong khi sàng lọc cốt liệu tái chế thành ba loại để sản xuất gạch và bê tông trộn sẵn.
